Análisis del fallo interno de una resistencia de carbono antigua en un osciloscopio restaurado

La noticia describe el proceso de análisis detallado de una resistencia de carbono antigua que falló en un osciloscopio Metrix de época, recientemente reparado por el creador conocido como CuriousMarc. Aunque el componente parecía estar en buen estado externamente, su medición reveló una desviación significativa respecto a su valor nominal de 20 kΩ, alcanzando aproximadamente 0,843 MΩ, lo que indicaba un fallo interno grave. Tras sustituirla por una resistencia nueva, se decidió investigar la causa del fallo mediante una “autopsia” del componente original.

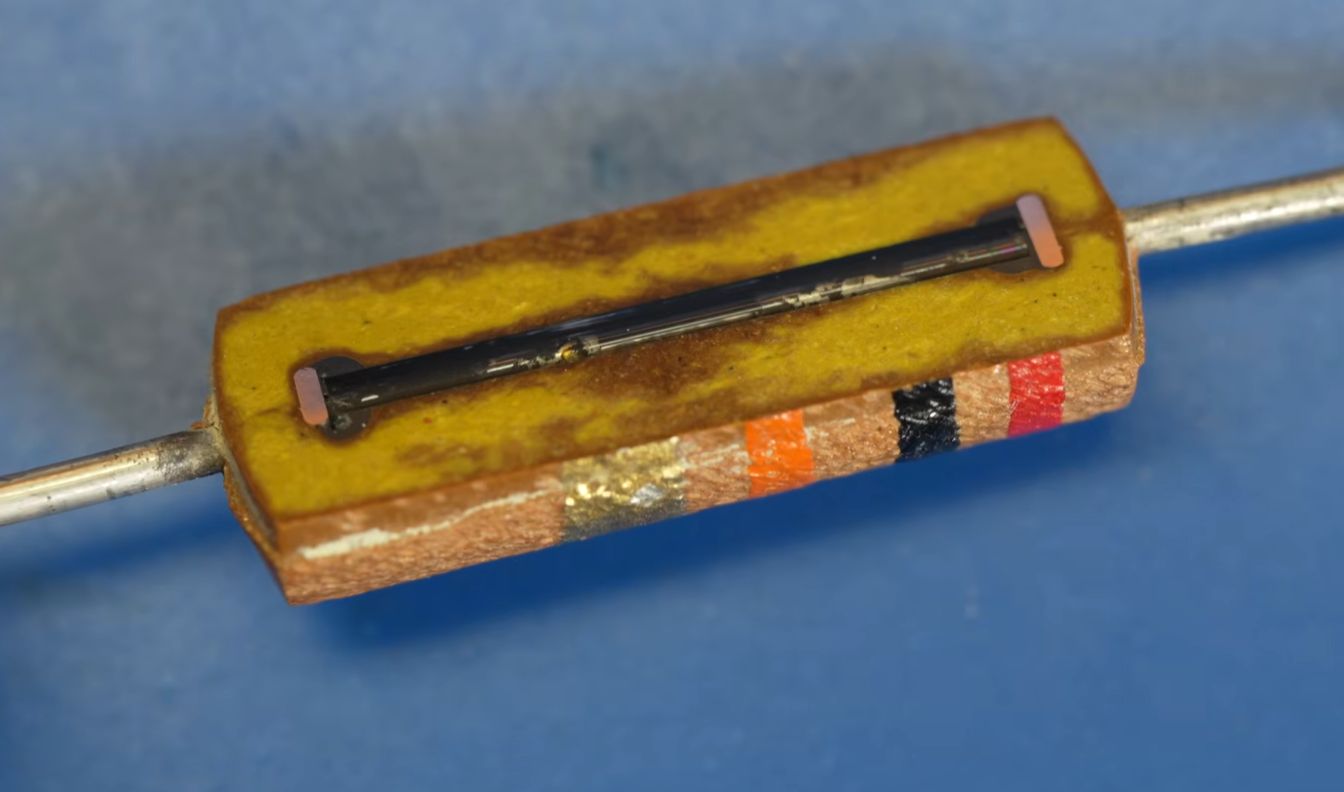

Para acceder a su interior, se utilizó lijado progresivo con papel de lija, revelando finalmente una estructura interna interesante: un tubo de vidrio que contenía material con carga de carbono entre los terminales metálicos. Este diseño, aparentemente más avanzado que el de otras resistencias de carbono de época, mostraba cómo se intentaba mejorar la estabilidad y resistencia frente a factores externos.

El análisis sugiere que el fallo se debió probablemente a la degradación del contacto entre los terminales y el material resistivo de carbono, un problema agravado por décadas de uso, ciclos térmicos repetidos y posibles tensiones mecánicas. Con el tiempo, pequeñas fracturas internas o corrosión pueden haber deteriorado la conexión eléctrica, provocando el aumento drástico de la resistencia.

La pieza analizada también aporta información valiosa sobre las técnicas de fabricación de resistencias antiguas y cómo evolucionaron para mitigar problemas como la humedad o la degradación del material. En conjunto, el caso ilustra tanto la fragilidad de componentes electrónicos vintage como el interés técnico que sigue despertando su estudio en el ámbito de la reparación y la ingeniería inversa.
